第16章 持久卷PV和PVC

1.PV和PVC介绍

https://kubernetes.io/zh/docs/concepts/storage/persistent-volumes/

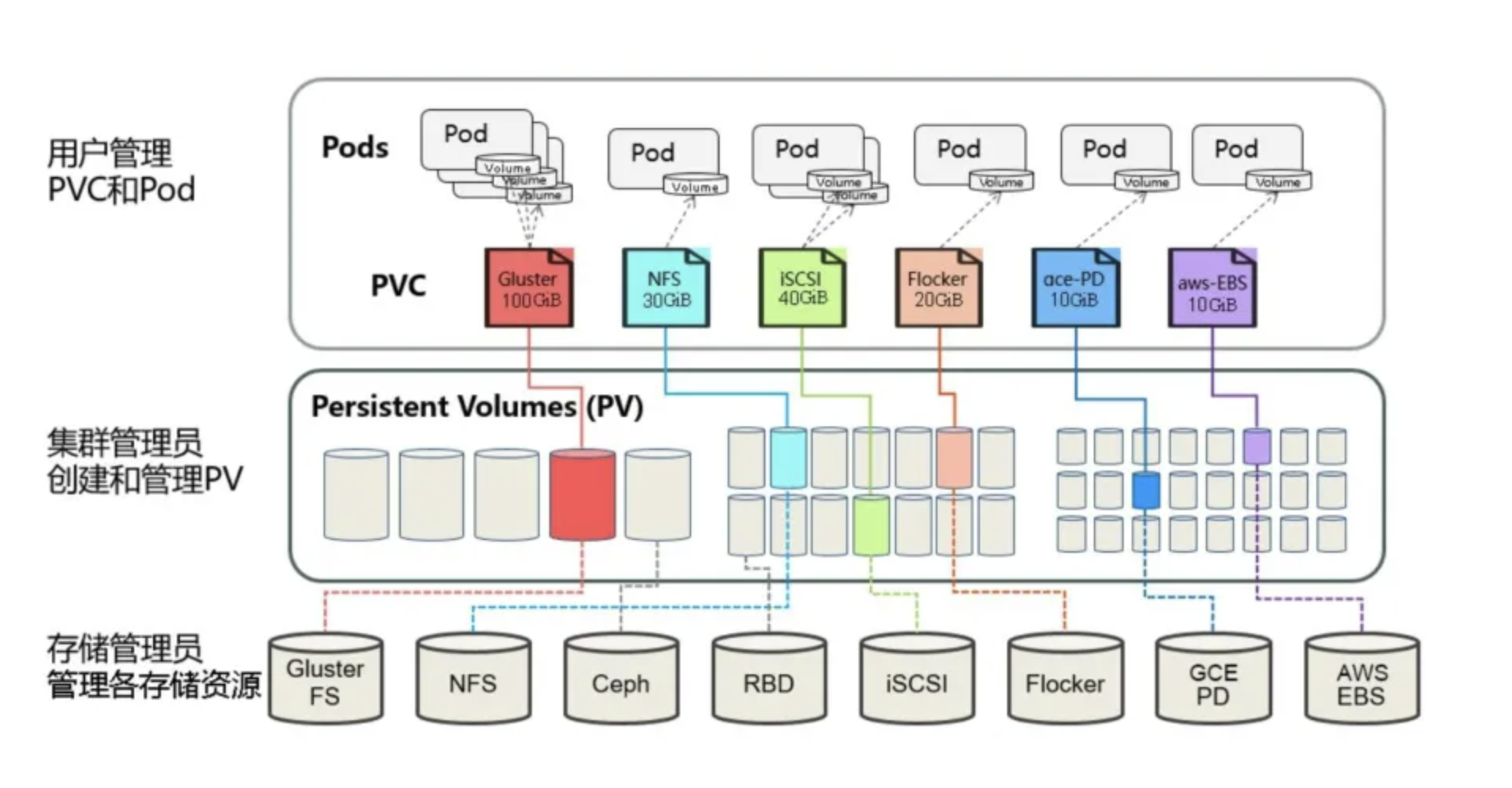

PV是对底层网络共享存储的抽象，将存储定义为一种“资源”。PV由管理员创建和配置PVC则是用户对存储资源的一个“申请”。就像Pod消费Node的资源一样，PVC能够“消费”PV资源PVC可以申请特定的存储空间和访问模式

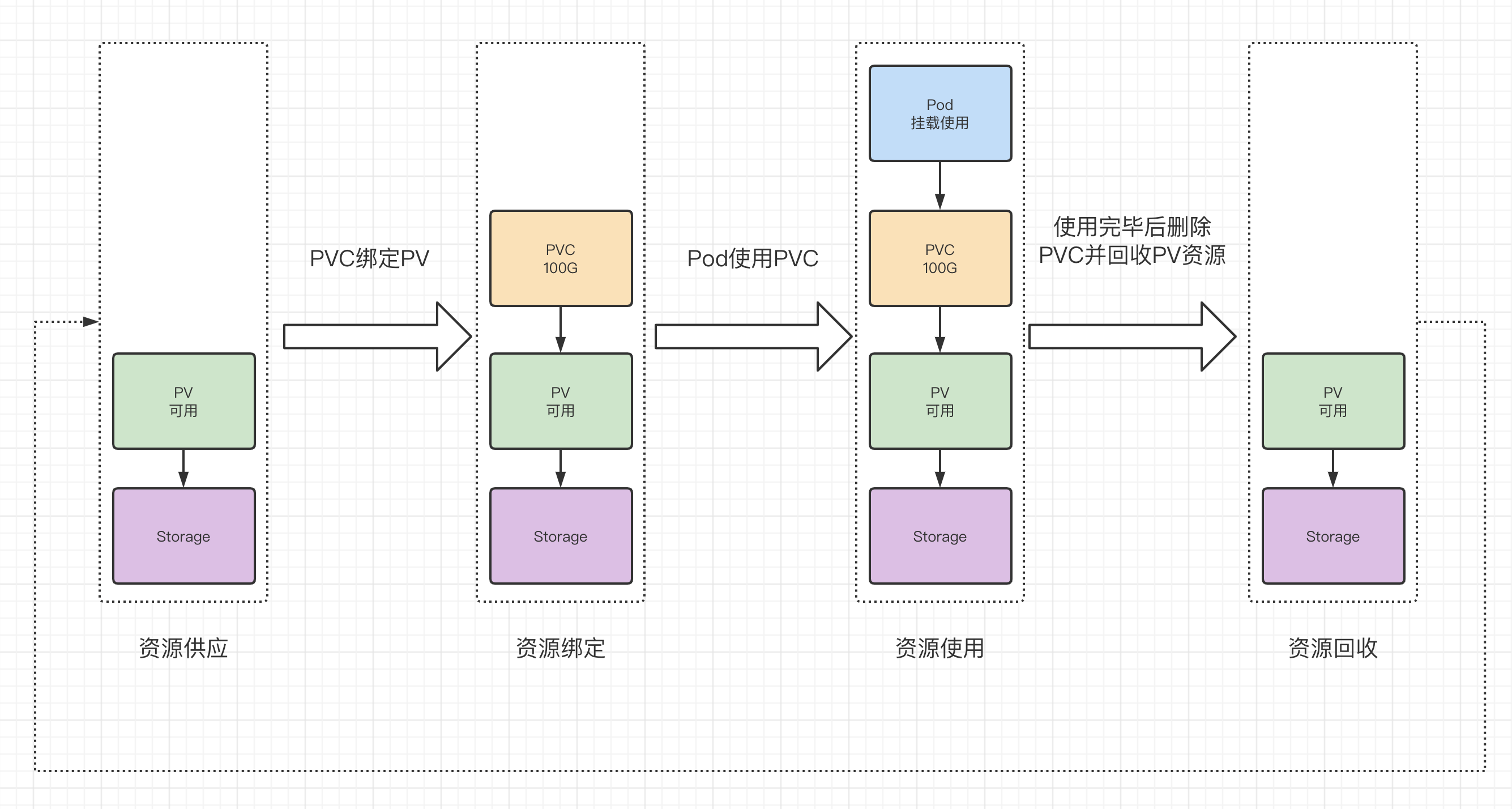

2.PV和PVC生命周期

在PV的整个生命周期中，可能会处于4种不同的阶段:

Avaliable（可用）：表示可用状态，还未被任何PVC绑定
Bound（绑定）：表示PV已经被PVC绑定
Released（已释放）：PVC被删除，但是资源还未被集群重新声明
Failed（失败）：表示该PV的自动回收失败

创建PVC之后，k8s就会去查找满足我们声明要求的PV,比如storageClassName,accessModes以及容量这些是否满足要求，如果满足要求就将PV和PVC绑定在一起。

需要注意的是目前PV和PVC之间是一对一绑定的关系，也就是说一个PV只能被一个PVC绑定。

3.PV支持的类型

PV支持的类型主要分为动态和静态两种，这里我们只列举常用的存储类型：

静态PV：

• 宿主机目录：hostPath
• 本地存储设备：LocalPV

动态PV：

• 共享存储：Ceph,GlusterFS,NFS

4.创建hostPath类型PV和PVC

4.1 创建PV

创建数据目录：因为hostPath使用的是宿主机目录，所以这种类型的PV需要POD绑定到固定的Node节点上才能保证POD删除后再创建数据还能继续使用，这样就大大降低了POD的灵活性，不过我们还是先在node1上创建数据目录及文件来测试。这里选择在node1节点上操作。

mkdir /data/k8s/hostpath -p
echo "hostpath node1 ok" >> /data/k8s/hostpath/index.html

资源配置清单：

cat > pv-hostpath.yaml << 'EOF'
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv-hostpath
  labels:
    type: local
spec:
  storageClassName: hostpath
  capacity:
    storage: 10Gi
  accessModes:
    - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  hostPath:
    path: "/data/k8s/hostpath"
EOF
kubectl apply -f pv-hostpath.yaml

配置详解：

capacity:  PV存储的容量
------------------------------------------------------
accessModes: 访问模式,k8s支持的访问模式如下
- ReadWriteOnce(RWO): 读写权限，并且只能被单个Node挂载
- ReadOnlyMany(ROX):  只读权限，允许被多个Node挂载
- ReadWriteMany(RWX): 读写权限，允许被多个Node挂载
------------------------------------------------------
persistentVolumeReclaimPolicy: 回收策略
- Retain: 保留数据，需要手工处理
- Recycle: 简单清除文件的操作(例如运行rm -rf /dada/* 命令)
- Delete: 与PV相连的后端存储完成Volume的删除操作
目前只有NFS和HostPath两种类型的PV支持Recycle策略。
------------------------------------------------------
storageClassName: 存储类别
具有特定类别的PV只能与请求了该类别的PVC绑定。未指定类型的PV则只能对与不请求任何类别的PVC绑定。
------------------------------------------------------
hostPath:       #存储类型是hostpath,即会在宿主机目录上创建相应的路径
  path: "/data/k8s/hostpath"        #宿主机创建的目录

查看创建的PV：

kubectl get pv
kubectl describe pv pv-hostpath

PV状态解释：

Avaliable（可用）：可用状态，还未被任何PVC绑定
Bound（可绑定）：PV已经被PVC绑定
Released（已释放）：PVC被删除，但是资源未被回收，不能被其他PVC使用
Failed（失败）：该PV的自动回收失败

4.2 创建PVC

资源配置清单：

cat > pvc-hostpath.yaml << 'EOF'
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc-hostpath
spec:
  storageClassName: hostpath
  accessModes:
  - ReadWriteOnce
  resources:
    requests:
      storage: 5Gi
EOF
kubectl apply -f pvc-hostpath.yaml

资源配置详解：

accessModes: 访问模式，与PV定义的一样
------------------------------------------------------
resources: 描述对存储资源的请求，设置需要的存储空间大小
------------------------------------------------------
storageClassName: 存储类别，与PV的存储类型相匹配

查看创建的PVC:

[root@master-10 ~]# kubectl get pvc
NAME           STATUS   VOLUME        CAPACITY   ACCESS MODES   STORAGECLASS   AGE
pvc-hostpath   Bound    pv-hostpath   10Gi       RWO            hostpath       56s

PVC状态解释：

通过查看pvc状态可以看到STATUS字段显示的状态为Bound，这里表示PVC已经与PV进行了绑定

查看PVC绑定状态：

[root@master-10 ~]# kubectl describe pvc pvc-hostpath
Name:          pvc-hostpath
Namespace:     default
StorageClass:  hostpath						#PV的StorageClass名称
Status:        Bound						#PV已经与PVC绑定
Volume:        pv-hostpath					#绑定的PV
Labels:        <none>
Annotations:   pv.kubernetes.io/bind-completed: yes
               pv.kubernetes.io/bound-by-controller: yes
Finalizers:    [kubernetes.io/pvc-protection]
Capacity:      10Gi							#PV生命的容量
Access Modes:  RWO							#访问模式
VolumeMode:    Filesystem
Mounted By:    <none>
Events:        <none>

4.3 创建POD

pv和pvc已经创建好了，接下来我们就可以创建POD来使用PVC了

资源配置清单：注意，因为我们hostpath目录只在node1上创建了，所以这里我们需要手动将POD调度到Node1节点上才能使用这个PV。

cat > pod-pvc-hostpath.yaml << 'EOF'
apiVersion: v1
kind: Pod
metadata:
  name: pod-pvc-hostpath
spec:
  volumes:
  - name: pvc-hostpath
    persistentVolumeClaim:
      claimName: pvc-hostpath
  nodeSelector:
    kubernetes.io/hostname: node1
  containers:
  - name: pod-pvc-hostpath
    image: nginx:1.14.0
    ports:
    - containerPort: 80
    volumeMounts:
    - name: pvc-hostpath
      mountPath: "/usr/share/nginx/html"
EOF
kubectl apply -f pod-pvc-hostpath.yaml

查看POD创建的情况：

[root@master-10 yaml]# kubectl get pod
NAME               READY   STATUS    RESTARTS   AGE
pod-pvc-hostpath   1/1     Running   0          42s

[root@master-10 yaml]# kubectl get pod -o wide
NAME               READY   STATUS    RESTARTS   AGE   IP          NODE      NOMINATED NODE   READINESS GATES
pod-pvc-hostpath   1/1     Running   0          42s   10.2.1.14   node-20   <none>           <none>

测试访问：

[root@master-10 yaml]# curl 10.2.1.14
hostpath node1 ok

删除POD然后再重新创建之后测试：

# kubectl delete pod pod-pvc-hostpath

pod "pod-pvc-hostpath" deleted


# kubectl apply -f pod-pvc-hostpath.yaml

pod/pod-pvc-hostpath created


# kubectl get pod

NAME               READY   STATUS    RESTARTS   AGE
pod-pvc-hostpath   1/1     Running   0          2s


# kubectl get pod -o wide

NAME               READY   STATUS    RESTARTS   AGE   IP          NODE      NOMINATED NODE   READINESS GATES
pod-pvc-hostpath   1/1     Running   0          4s    10.2.1.15   node-20   <none>           <none>


# curl 10.2.1.15

hostpath node1 ok

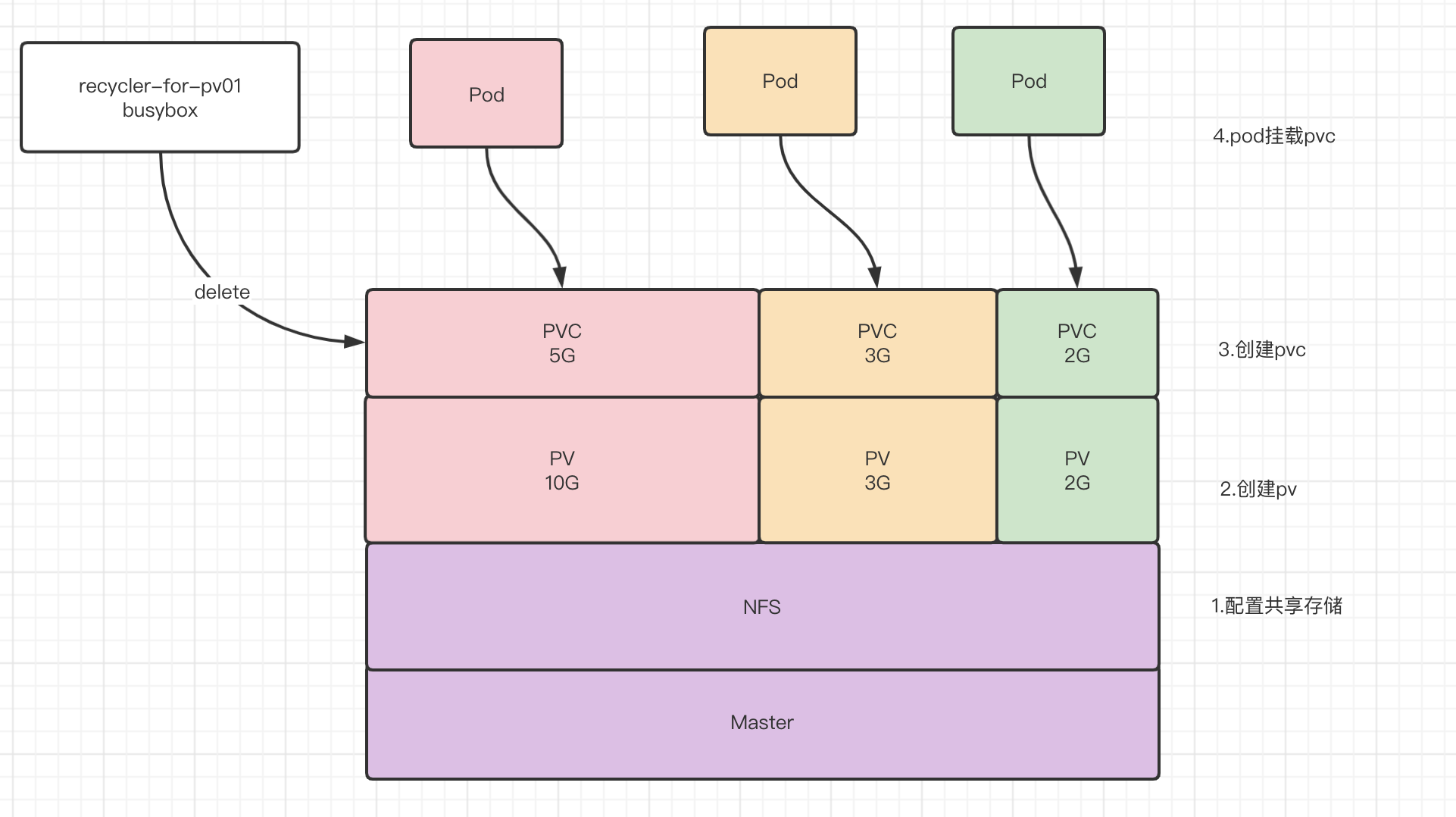

5.创建NFS类型PV和PVC

5.1 nfs配置：

注意：Node节点也需要安装nfs客户端

yum install nfs-utils -y
cat > /etc/exports <<EOF
/data/k8s/nfs 10.0.0.0/8(rw,sync,no_root_squash)
EOF
systemctl restart nfs rpcbind
mkdir -p /data/k8s/nfs
chown -R nfsnobody:nfsnobody /data/k8s/nfs/
echo "nfs master ok" >> /data/k8s/nfs/index.html

5.2 创建PV

资源配置清单：

cat > pv-nfs.yaml << 'EOF'
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv-nfs
  labels:
    type: nfs
spec:
  capacity:
    storage: 5Gi
  accessModes:
    - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  storageClassName: nfs
  nfs:
    server: 10.0.0.10
    path: /data/k8s/nfs
EOF
kubectl apply -f pv-nfs.yaml

配置详解:

nfs:                                #存储类型是NFS
server: 10.0.0.10                   #NFS服务的IP地址
path: /data/nfs-volume/mysql        #NFS的共享目录路径

查看pv信息：

# kubectl get pv pv-nfs

NAME     CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM   STORAGECLASS   REASON   AGE
pv-nfs   5Gi        RWO            Retain           Available           nfs                     38m

5.3 创建PVC

资源配置清单：

cat > pvc-nfs.yaml <<EOF
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc-nfs
spec:
  storageClassName: nfs
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi
EOF
kubectl apply -f pvc-nfs.yaml

查看创建结果：

# kubectl get pvc pvc-nfs

NAME      STATUS   VOLUME   CAPACITY   ACCESS MODES   STORAGECLASS   AGE
pvc-nfs   Bound    pv-nfs   5Gi        RWO            nfs            17s

创建POD使用PVC：

cat > pod-pvc-nfs.yaml << 'EOF'
apiVersion: v1
kind: Pod
metadata:
  name: pod-pvc-nfs
spec:
  volumes:
  - name: pvc-nfs
    persistentVolumeClaim:
      claimName: pvc-nfs
  containers:
  - name: pod-pvc-nfs
    image: nginx:1.14.0
    ports:
    - containerPort: 80
    volumeMounts:
    - name: pvc-nfs
      mountPath: "/usr/share/nginx/html"
EOF
kubectl apply -f pod-pvc-nfs.yaml

查看创建的POD：

# kubectl get pod -o wide

NAME               READY   STATUS    RESTARTS   AGE   IP          NODE      NOMINATED NODE   READINESS GATES
pod-pvc-hostpath   1/1     Running   0          17m   10.2.1.15   node1   <none>           <none>
pod-pvc-nfs        1/1     Running   0          2s    10.2.1.16   node1   <none>           <none>

测试访问：

# curl 10.2.1.16

nfs master ok

6.创建LocalPV

我们刚才已经学习了hostPath配型的PV，hostPath使用的是宿主机的目录，并且我们的POD不能随意漂移到其他节点上，所以我们使用hostPath类型的PV时，都会使nodeSelector将POD固定在指定的node节点上。这样做的好处是因为使用的是本地磁盘，所以速度快，但是缺点是如果宿主机宕机了不太好恢复数据,而且如果使用宿主机目录，很容易造成磁盘占完导致宿主机的系统崩溃。

k8s在hostPath的基础上，实现了一个新特性叫LocalPV，他其实和hostPath加上nodeSelector实现的效果类似，区别在对于普通pv来说，k8s是先调度POD到节点上，然后再持久化节点上的数据目录与POD挂载。而LocalPV则是需要提前在节点准备好，但不一定所有节点都具备这个类型的磁盘，所以k8s调度的时候会先知道所有节点与LocalPV指定的磁盘的关系，也就是说，先确定哪些节点可以调度，再去调度POD。另外一个区别则是LocalPV应该是一块独立的磁盘挂载在宿主机上，这样做的好处一个是磁盘IO独享，另外加入宿主机故障了，只需要将磁盘插到其他节点上就能继续使用上面的数据。

普通PV：调度POD到某个节点  --> 持久化数据目录 --> 数据目录绑定POD
LocalPV: 筛选符合LocalPV调度的节点 --> 调度POD到LocalPV节点 --> 持久化数据目录 --> 数据目录绑定POD

6.1 数据目录准备

这里我们给虚拟机新增加一块独立的磁盘，然后格式化磁盘并挂载到node1节点的宿主机目录上。但是由于我们的虚拟机都是链接克隆的，而VM对链接克隆的虚拟机不支持添加新硬盘。所以我们这里就直接创建目录来模拟独立挂载的磁盘，接下来我们在node2上创建数据目录。

 mkdir /data/k8s/localpv -p

6.2 创建Local PV

资源配置：

cat > pv-local.yaml << 'EOF'
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv-local
spec:
  capacity:
    storage: 5Gi
  volumeMode: Filesystem
  accessModes:
  - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  storageClassName: local-storage
  local:
    path: /data/k8s/localpv
  nodeAffinity:
    required:
      nodeSelectorTerms:
      - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
          - node1
EOF

配置解释：

这里的配置和hostpath类似，只是多了节点亲和性，这样调度器在调度pod的时候，能够知道pv和节点之间的关系。

查看状态：

# kubectl get pv

NAME       CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM   STORAGECLASS    REASON   AGE
pv-local   5Gi        RWO            Retain           Available           local-storage            2m24s

6.3 创建Local PVC

cat > pvc-local.yaml << 'EOF'
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: pvc-local
spec:
  accessModes:
  - ReadWriteOnce
  resources:
    requests:
      storage: 5Gi
  storageClassName: local-storage
EOF

查看创建结果：

# kubectl get pvc

NAME        STATUS   VOLUME     CAPACITY   ACCESS MODES   STORAGECLASS    AGE
pvc-local   Bound    pv-local   5Gi        RWO            local-storage   20s

但是这时候有个问题，那就是如果我node1和node2都有Local类型的PV，storageClassName都叫ocal-storage，这个时候创建PVC的时候直接绑定到了node1上，但是我的POD调度的时候指定要在Node2上，这样就变成POD在node2，但是却绑定了Node1上的LocalPV，这肯定是不符合要求的，所以会调度失败。下面我们来演示一下：

创建Node2的PV，storageClassName也是local-storage

cat > pv-local-node2.yaml << 'EOF'
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv-local-node2
spec:
  capacity:
    storage: 5Gi
  volumeMode: Filesystem
  accessModes:
  - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  storageClassName: local-storage
  local:
    path: /data/k8s/localpv
  nodeAffinity:
    required:
      nodeSelectorTerms:
      - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
          - node2
EOF

查看执行结果：

# kubectl get pv

NAME             CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM               STORAGECLASS    REASON   AGE
pv-local         5Gi        RWO            Retain           Bound       default/pvc-local   local-storage            23m
pv-local-node2   5Gi        RWO            Retain           Available                       local-storage            15m

这个时候会发现pvc绑定的是node1的pv，那么假如这时候我创建一个POD，但是指定运行在node2上，会发生什么事情呢

cat > pod-pvc-local.yaml << 'EOF'
apiVersion: v1
kind: Pod
metadata:
  name: pod-pvc-local
spec:
  volumes:
  - name: pvc-local
    persistentVolumeClaim:
      claimName: pvc-local
  containers:
  - name: pod-pvc-local
    image: nginx:1.14.0
    ports:
    - containerPort: 80
    volumeMounts:
    - name: pvc-local
      mountPath: "/usr/share/nginx/html"
  affinity:
    nodeAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
        nodeSelectorTerms:
        - matchExpressions:
          - key: kubernetes.io/hostname
            operator: In
            values:
            - node2
EOF
kubectl apply -f pod-pvc-local.yaml

查看创建结果：我们会发现状态时Pending，因为我们绑定的节点在Node2,但是PVC帮的PV在node1

# kubectl get pod

NAME            READY   STATUS    RESTARTS   AGE
pod-pvc-local   0/1     Pending   0          22s

查看详细信息：

# kubectl describe pod pod-pvc-local

Events:
  Type     Reason            Age                 From               Message
  ----     ------            ----                ----               -------
  Warning  FailedScheduling  12s (x5 over 2m5s)  default-scheduler  0/3 nodes are available: 1 node(s) had volume node affinity conflict, 2 node(s) didn't match node selector.

为什么会导致这种现象？那是因为正常流程是创建PVC的时候立刻就绑定了PV，没有考虑到POD调度的情况，所以我们需要延迟PVC绑定PV的操作，直到第一个声明使用这个PVC的POD被创建出来的时候PVC才会和PV进行绑定。

原来：PVC-->PV-->POD调度

延迟：POD调度-->PVC-->PV

那么如何实现这个延迟操作呢？这就需要使用一个新的资源类型叫StorageClass，我们需要利用StorageClass里的延迟绑定特性。

资源配置：

cat > local-storageclass.yaml << 'EOF'
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: local-storage
provisioner: kubernetes.io/no-provisioner
volumeBindingMode: WaitForFirstConsumer
EOF
kubectl apply -f local-storageclass.yaml

配置解释：

apiVersion: storage.k8s.io/v1
kind: StorageClass                            #资源类型
metadata:
  name: local-storage                         #和PV里定义的名字一样
provisioner：kubernetes.io/no-provisioner      #不自动创建PV，因为LocalPV不支持自动创建PV，我们是手动创建
volumeBindingMode：WaitForFirstConsumer        #延迟PVC绑定PV的操作，等到POD被创建时才绑定

首先我们删除之前创建的POD和PVC，恢复成只有两个PV和没有POD没有PVC被创建的状态

# kubectl get pod

No resources found in default namespace.


# kubectl get pvc

No resources found in default namespace.


# kubectl get pv

NAME             CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM   STORAGECLASS    REASON   AGE
pv-local         5Gi        RWO            Retain           Available           local-storage            43m
pv-local-node2   5Gi        RWO            Retain           Available           local-storage            35m

然后我们创建PVC，因为我们设置了绑定延迟，所以这时候PVC不会直接和PV绑定。

# kubectl apply -f pvc-local.yaml

persistentvolumeclaim/pvc-local created


# kubectl get pvc

NAME        STATUS    VOLUME   CAPACITY   ACCESS MODES   STORAGECLASS    AGE
pvc-local   Pending                                      local-storage   2s

查看PVC详情：

# kubectl describe pvc pvc-local

Events:
  Type    Reason                Age               From                         Message
  ----    ------                ----              ----                         -------
  Normal  WaitForFirstConsumer  5s (x3 over 29s)  persistentvolume-controller  waiting for first consumer to be created before binding

此时PVC在等待我们创建的POD，那么现在我们创建运行在node2的pod，看看PVC会不会绑定到node2的PV

# kubectl apply -f pod-pvc-local.yaml

pod/pod-pvc-local created


# kubectl get pvc

NAME        STATUS   VOLUME           CAPACITY   ACCESS MODES   STORAGECLASS    AGE
pvc-local   Bound    pv-local-node2   5Gi        RWO            local-storage   2m13s

可以发现PVC绑定到了正确的PV上，POD也顺利创建出来了。

# kubectl get pod

NAME            READY   STATUS    RESTARTS   AGE
pod-pvc-local   1/1     Running   0          75s

6.x pvc删除后显示Released状态

Released是因为我们的PVC配置的模式是Retain，所以PVC删除后并不会清空数据，此时pv会是已释放状态，但是资源还没有被认领，我们在确定数据备份了的前提下可以通过修改PV来将pv恢复到Available状态

官方解释：

https://kubernetes.io/zh/docs/concepts/storage/persistent-volumes/#reclaiming

未编辑前：

[root@master ~]# kubectl get pv
NAME             CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS     CLAIM               STORAGECLASS    REASON   AGE
pv-local         5Gi        RWO            Retain           Released   default/pvc-local   local-storage            21m
pv-local-node2   5Gi        RWO            Retain           Released   default/pvc-local   local-storage            13m

编辑PV，然后删除claimRef字段

kubectl edit pv pv-local
 ----------------------------------------------
  claimRef:
     apiVersion: v1
     kind: PersistentVolumeClaim
     name: pvc-local
     namespace: default
     resourceVersion: "200673"
     uid: e28ba817-636a-4776-99f9-a3522706bc8c

删除后再次查看：

[root@master ~/k8s_yml/PVPVC]# kubectl get pv
NAME             CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM               STORAGECLASS    REASON   AGE
pv-local         5Gi        RWO            Retain           Available                       local-storage            21m
pv-local-node2   5Gi        RWO            Retain           Released    default/pvc-local   local-storage            13m

7.StorageClass介绍

当前PV和PVC存在的问题

• 可能会出现POD需要的PVC无法正确匹配到适合的PV而被挂起
• 能够匹配到PV的PVC可能存在资源使用率不佳的情况，比如一个PVC声明需要5G的存储空间，但是却绑定到了20G的PV上。

而存储类StorageClass则是通过创建不同的PV模版，在PV模版中定义好所依赖的底层存储资源，然后创建PVC时用户只需要声明自己需要的存储类StorageClass，接着StorageClass就会动态的去创建PV来去绑定这个PVC。

简单来说，就是StorageClass可以帮我们根据PVC的需求动态去创建合适的PV。

但是这个看似很美好的自动创建PV的功能是需要后端存储资源支持才行的，支持动态创建PV的存储资源一般都是分布式存储。由于我们还没有学习过分布式存储，所以这里只做简单介绍。

8.PV注意

PV资源配置里的容量其实只是用于PVC查找时匹配的描述，并不代表只有这个容量可以使用，如果是hostpath类型的pv其实POD可以使用所有宿主机上的容量空间。

一个PV只能绑定一个PVC

更新: 2024-09-10 08:44:17
